EspañolFiltro pulse jet

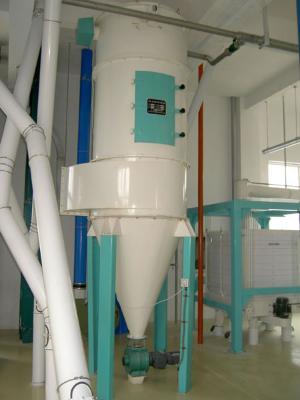

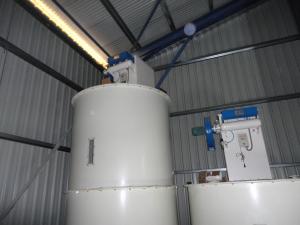

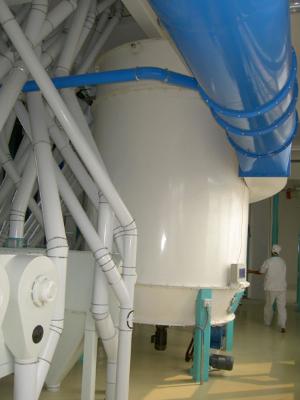

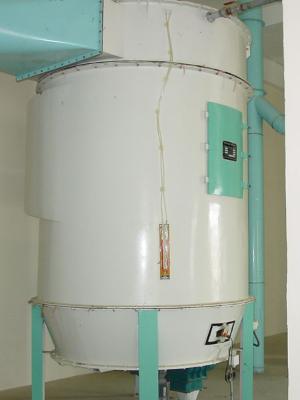

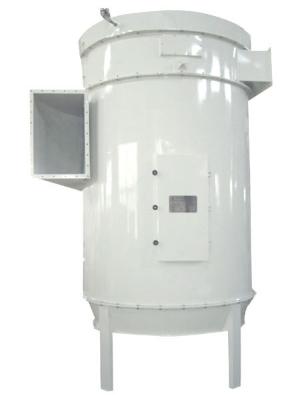

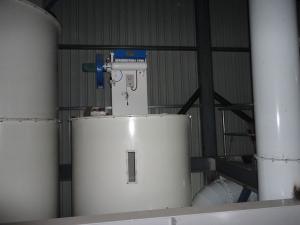

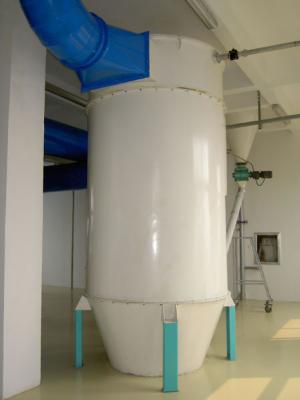

O filtro pulse jet usualmente funciona em conjunto com um ventilador centrífugo. Usa o ar e absorve o pó no ar através do seu saco de filtragem. Em seguida, o pó é soprado pelacorrente pulsada de ar do topo do dispositivo, desta forma colectando o pó para o filtro pulse jet em vez de entrar no ambiente da oficina.
O filtro pulse jet pode ser do tipo de pressão de elevado pulso e do tipo de pressão de pulso reduzido, e ainda do tipo de ligar. Pode fazer a sua escolha de acordo com a sua situação. Todos estes tipos de colectores de pó por pulso apresentam um eficiência elevada de remoção do pó e são fáceis de manter. Até agora, têm sido amplamente usados em sistemas de aspiração e sistemas de transporte pneumáticos.
Filtro pulse jet TBLM de baixa pressão
| Tipo | Comprimento das peneiras (mm) |
Volume de ar (m³/h) |
Área das peneiras (m²) |
Potência(kW) | Peso (kg) |
|
| Hermético | Raspador de poeiras | |||||
| 1800 2000 2400 |
1032-5160 1146-5730 1380-6900 |
17.2 19.1 23 |
0.75 | 710 749 794 |
||
| 1800 2000 2400 |
2112-10560 2292-11460 2766-13830 |
35.2 38.2 46.1 |
1.1 | 1.5 | 1230 1500 1700 |
|
| 1800 2000 2400 |
3090-15450 3438-17190 4146-20730 |
51.5 57.3 69.1 |
1720 1800 2000 |
|||
| 1800 2000 2400 |
4116-20580 4590-22950 5526-27630 |
68.6 76.5 92.1 |
2200 2500 3000 |
|||
| 1800 2000 2400 |
5292-26460 5934-29670 7056-35280 |
88.2 98.9 117.6 |
2870 3000 3500 |
|||
| 1800 2000 2400 |
7596-37980 5934-29670 9114-45570 |
113.9 126.6 151.9 |
1.5×2 | 2.2 | 3540 3721 3925 |
|
Filtro pulse jet TBHM de alta pressão
| Tipo | Quantidade de peneiras (PC) |
Volume de ar (m³/h) |
Área das peneiras (m²) |
Quantidade de válvulas solenóides (PC) |
Pressão do ar ascendente (MPa) |
Velocidade de filtragem do ar (m/min) |
Tamanho peneiras D×L (mm) |
Resistência (Pa) |
| 24 | 3270-4360 | 18.2 | 4 | 0.4-0.6 | 3-4 | ø120×2000 | ＜980 | |
| 36 | 4950-6600 | 27.5 | 6 | |||||
| 48 | 6520-8680 | 36.2 | 8 | |||||
| 60 | 8130-10850 | 45.2 | 10 | |||||
| 72 | 9800-13200 | 54.3 | 12 | |||||
| 84 | 11400-15200 | 63.3 | 14 | |||||
| 96 | 13000-17400 | 72.5 | 16 | |||||
| 108 | 14300-19540 | 81.4 | 18 | |||||
| 120 | 16300-21600 | 90.5 | 20 |
Filtro pulse jet TCR de alta pressão integrado
| Tipo | Área das peneiras (m²) |
Volume do ar (m³/min) |
Potência (kW) |
| 1.24 | 223-298 | 1.1 | |
| 1.86 | 334-447 | 1.1 | |
| 1.86 | 334-447 | 1.1 | |
| 2.76 | 496-663 | 1.1 | |
| 2.8 | 504-672 | 1.5 | |
| 4.14 | 745-994 | 1.5 | |
| 5.76 | 1036-1383 | 1.5 | |
| 6.88 | 1238-1652 | 2.2 | |
| 10.24 | 1843-2458 | 2.2 | |
| 13.76 | 2476-3303 | 2.2 | |
| (também está disponível um filtro tipo jet de alta pressão retangular integrado) | |||
